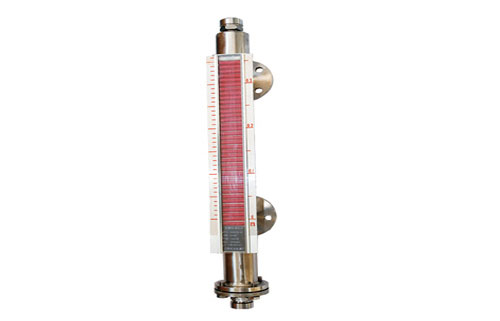

- 產品名稱：側裝型磁翻板液位計
- 添加時間：2013-07-17 15:45:53
- 推薦度：
介紹：
型號為：HD-UFZ，安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的放心性儀表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠放心。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
側裝型磁翻板液位計工作原理： 在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色(或銀色翻為金色)，以指示實際液面高度。
特點及適用場所：
1、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等。
是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。
根據在容器安裝位置的不同，提供側裝和D 裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工 程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
根據在容器安裝位置的不同，提供側裝和D 裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工 程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
基本參數：
（1）連接法蘭中芯距離L（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等J（MPa）：0.6，1.0，1.6，2.5，4，6.3
（1）連接法蘭中芯距離L（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等J（MPa）：0.6，1.0，1.6，2.5，4，6.3
結構特點：
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長期磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長期磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
主要技術參數：
|
安裝形式內容
|
側裝式
|
D裝式
|
|
|
安裝間距
(測量范圍) |
500,800,1100,1400,1700,
2000,2500,3000,3500,4000, 4500,5000,5500,6000mm |
500,800,1100,1400,1700,
2000,2500,3000mm |
|
|
工作壓力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
|
介質密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
|
連接法蘭
|
不銹鋼
|
法蘭 20-40(D N 20 P N 4.0)
(GB9119-88) |
法蘭 200-25(D N 200 P N 2.5)
(GB9119-88) |
|
ABS
|
法蘭 20-10(D N 20 P N 1.0) (GB9119-88)
|
法蘭 200-6(D N 200 P N 0.6)
(GB9119-88) |
|
|
主體材料
|
ABS( 工作壓力 0.6MPa) 1Cr18Ni9T
|
||
|
介質溫度
|
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
|
||
|
環境溫度
|
-40 ℃ ~+70 ℃
|
||
|
示值誤差
|
± 10mm
|
||
|
介質粘度
|
≤ 1st(10 - 4 m/s)
|
||
|
上下限開關
輸出 |
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 |
||
|
電遠傳連續顯示
|
1. 精度 : ± 1.5%
2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質放心型 |
||
